توضیحات
از سایز 2 الی 24 موجود سایزهای بالا قابل سفارش
طراحی: بدنه برای نصب بین فلنج‌هایی مناسب است که سوراخکاری آن‌ها مطابق استاندارد DIN EN 1092-2 و یا -150ANSI CLASS تا فشار 16 BAR باشند.

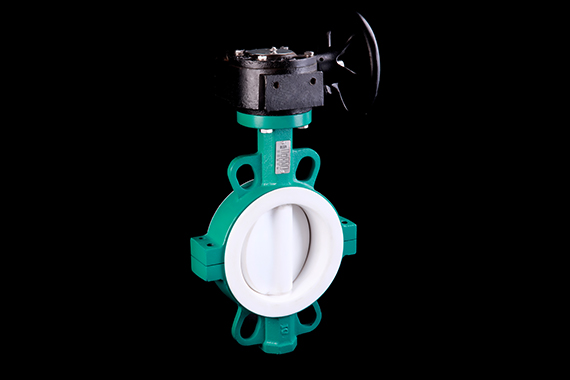

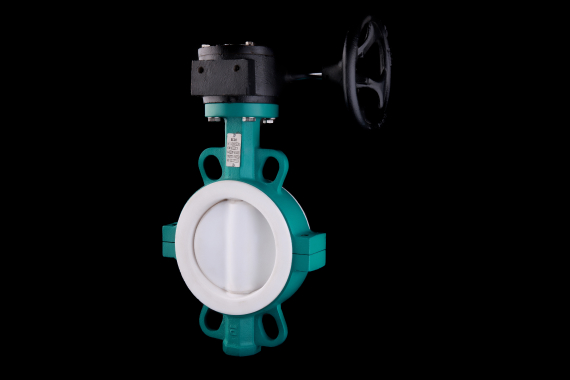

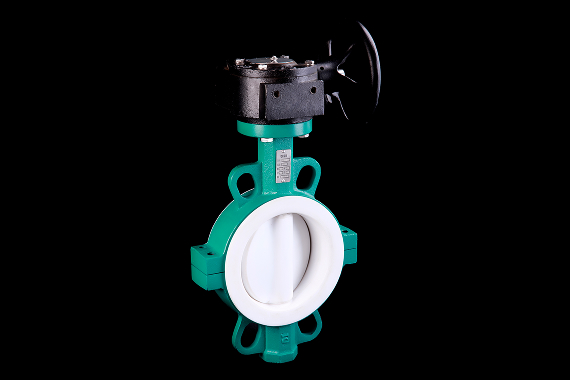

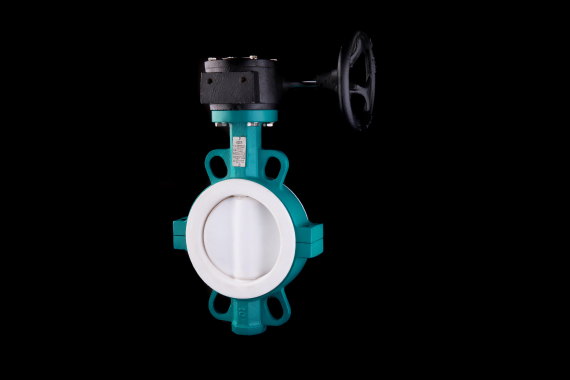

سایز 2 الی 24 اینچ با عملکرد گیربکسی: این شیر جهت مصارف خاص طراحی گردیده است که در مقابل خورندگی مقاومت بالایی را دارد.
موارد مصرف: صنایع دارویی، غذایی، شیمیایی، بنزین و اسیدها
پوشش بدنه: داخل و خارج بدنه به وسیله رنگ پودری با روکش الکترواستاتیک پوشیده شده است.
گستره کاربرد: در صورتی که سیال در نمای 160 درجه باشد میتوانید از این شیرها استفاده نمایید.
سیستم عملکرد دستی یا گیربکسی و یا سیستم پنوماتیک به راحتی برای شرکت مقدور و حتی برای مصرف کننده قابل تعویض میباشید.
________________________________________________________________________________________________________________________________________________
شیر پروانه ای تفلون
شیر پروانه‌ای تفلونی یکی از بهترین گزینه ها برای کنترل و قطع و وصل جریان سیالاتی است که خاصیت اسیدی، خورندگی بالا یا ترکیبات شیمیایی دارند. در این شرایط، استفاده از شیرهایی با دیسک و نشیمنگاه فلزی یا استیل ممکن است در برابر خوردگی و آسیب‌های شیمیایی دوام کافی نداشته باشد. به همین دلیل، پوشش داخلی این شیرها از متریال مقاومی مانند تفلون (PTFE) ساخته می‌شود که در برابر طیف وسیعی از مواد شیمیایی، اسیدها و محلول‌های خورنده عملکرد بسیار مطمئن و پایداری دارد. این مدل به‌عنوان شیر پروانه سیت تفلون نیز شناخته می‌شود و در بسیاری از خطوط حساس مورد استفاده قرار می‌گیرد.
این نوع شیر در سایزهای مختلف و با اتصالات متنوع مانند فلنجی، ویفری و لاگ تایپ عرضه می‌شود و بسته به نوع کاربرد، می‌توان آن را با عملگرهای دستی، پنوماتیکی یا برقی تجهیز کرد. از مزایای شیر پروانه‌ای تفلونی می‌توان به وزن سبک‌تر نسبت به نمونه‌های فلزی، مقاومت بالا در برابر خوردگی شیمیایی، عمر طولانی و نیاز کمتر به تعمیرات اشاره کرد. این شیرها در صنایع شیمیایی، پتروشیمی، دارویی، تصفیه آب و فاضلاب و کاربری‌هایی که با سیالات خاص و حساس سر و کار دارند، کاربرد گسترده‌ای پیدا کرده‌اند. برای انتخاب دقیق و مطمئن این نوع شیر متناسب با شرایط محیطی و فرآیندی، مشاوره تخصصی با کارشناسان فنی می‌تواند از بروز مشکلات احتمالی جلوگیری کند و بهترین عملکرد را در مدار فراهم کند. همچنین توجه به قیمت شیر پروانه ای تفلونی بسته به برند، سایز و نوع اتصال، در انتخاب نهایی اهمیت زیادی دارد.
آشنایی با اجزای شیر پروانه ای تفلون
شیر پروانه ای تفلون از اجزای مختلفی تشکیل شده است که هر کدام نقشی کلیدی در عملکرد ایمن و مؤثر این شیر دارند. مهم‌ترین بخش این شیر، دیسک است که وظیفه باز و بسته کردن مسیر جریان را بر عهده دارد. دیسک درون بدنه شیر قرار می‌گیرد و روی یک شافت یا محور نصب می‌شود که با چرخش ۹۰ درجه، وضعیت شیر را از حالت باز به بسته تغییر می‌دهد. قسمت مهم دیگر، سیت (Seat) یا نشیمنگاه است که در مدل‌های شیر پروانه سیت تفلون، از جنس تفلون (PTFE) ساخته می‌شود تا در برابر خوردگی شیمیایی مقاومت بالایی داشته باشد و آب‌بندی کامل و بدون نشتی ایجاد کند.
شیر پروانه ای تفلونی معمولاً دارای یک مجموعه آب‌بندی و یاتاقان برای جلوگیری از نشتی داخلی و خارجی است. همچنین بسته به نوع کاربرد، ممکن است به عملگر دستی، برقی یا پنوماتیکی تجهیز شود. این طراحی ساده اما کارآمد، باعث شده که شیر پروانه‌ای با پوشش تفلون، انتخابی ایده‌آل در محیط‌های خورنده و حساس باشد. استفاده از متریال مقاوم و طراحی دقیق اجزا، باعث افزایش طول عمر، کاهش نیاز به تعمیرات، و حفظ ایمنی عملکرد در صنایع مختلف می‌شود.
نحوه کارکرد شیر پروانه ای تفلونی
شیر پروانه‌ای یکی از پرکاربردترین شیرآلات صنعتی است که به دلیل طراحی ساده و عملکرد سریع، در بسیاری از خطوط لوله و سیستم‌های انتقال سیال به کار می‌رود. این شیر از نوع ربع‌گرد محسوب می‌شود؛ به این معنا که با چرخش دیسک آن در حدود ۹۰ درجه، می‌توان مسیر عبور سیال را به‌طور کامل باز یا بسته کرد. دیسک شیر حول محوری که شافت نام دارد، می‌چرخد و در حالت باز، به موازات جریان قرار گرفته و اجازه عبور سیال را می‌دهد. در حالت بسته هم کادیسک به صورت عمود بر جریان قرار می‌گیرد و مسیر را مسدود می‌کند. به همین دلیل، شیر پروانه‌ای در دسته‌بندی شیرآلات قطع و وصل قرار می‌گیرد. با این حال، در بسیاری از سرویس‌ها و سیستم‌ها، از این شیر برای کنترل و تنظیم دبی سیال نیز استفاده می‌شود. در چنین شرایطی، دیسک را در زاویه‌ای بین حالت کاملاً باز و کاملاً بسته قرار می‌دهند تا میزان عبور جریان را متناسب با نیاز تنظیم کنند. این قابلیت، شیر پروانه سیت تفلون را به انتخابی هوشمندانه در صنایع مختلف از جمله نفت، پتروشیمی، آب و فاضلاب و نیروگاهی تبدیل کرده است. ساختار ساده، عملکرد سریع، و هزینه نگهداری پایین از دیگر مزایای این نوع شیر به شمار می‌رود.
عملکرد شیر پروانه ای تفلون
شیر پروانه‌ای تفلونی یکی از پرکاربردترین انواع شیرآلات صنعتی است که به‌ویژه در خطوط انتقال سیالات شیمیایی، اسیدی و خورنده استفاده می‌شود. دلیل اصلی استفاده از این شیر، مقاومت فوق‌العاده پوشش تفلونی در برابر خوردگی و واکنش شیمیایی است. در این مدل، دیسک و یا نشیمنگاه شیر با لایه‌ای از تفلون (PTFE) پوشیده شده که مانع تماس مستقیم سیال با فلز بدنه می‌شود و دوام قطعه را در برابر مواد شیمیایی افزایش می‌دهد. عملکرد این شیر هم بسیار ساده و در عین حال کارآمد است. دیسک شیر روی یک محور نصب شده و با چرخش ۹۰ درجه باز یا بسته می‌شود. در وضعیت باز، دیسک در راستای مسیر سیال قرار می‌گیرد و اجازه عبور را می‌دهد؛ و در حالت بسته، دیسک عمود بر مسیر قرار می‌گیرد و راه عبور را کاملاً می‌بندد. این مدل به‌صورت دستی، گیربکسی یا با عملگرهای پنوماتیکی و برقی قابل کنترل است و در پروژه‌هایی که نیاز به قطع و وصل سریع و ایمن سیال وجود دارد، گزینه‌ای ایده‌آل به شمار می‌رود. از مهم‌ترین ویژگی‌های عملکردی این شیر، آب‌بندی کامل در برابر سیالات خورنده، کارکرد نرم و روان در سایزهای مختلف، و قابلیت نصب در خطوط عمودی و افقی است. این مزایا باعث شده که شیر پروانه ای تفلون در صنایع نفت، پتروشیمی، دارویی و حتی تصفیه‌خانه‌های آب و فاضلاب جایگاه ویژه‌ای داشته باشد.
کاربرد شیر پروانه ای تفلون در صنایع مختلف
شیر پروانه ای تفلون به دلیل مقاومت بالای آستر PTFE در برابر مواد شیمیایی، اسیدها و سیالات خورنده، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد. از مهم‌ترین کاربردهای شیر پروانه ای تفلونی می‌توان به خطوط انتقال مواد شیمیایی در صنایع پتروشیمی، فرآیندهای حساس در صنایع دارویی، سیستم‌های تصفیه آب و فاضلاب، و همچنین واحدهای تولید مواد غذایی اشاره کرد. این شیرها به‌ویژه در فرآیندهایی که سیال دارای خورندگی بالاست و استفاده از متریال فلزی ممکن است باعث خوردگی یا خرابی سریع شود، عملکرد بسیار مطمئن و پایداری ارائه می‌دهند. انتخاب شیر پروانه سیت تفلون در چنین شرایطی علاوه بر افزایش عمر مفید سیستم، موجب کاهش هزینه‌های تعمیرات و افزایش ایمنی در مدار می‌شود.
مزایای شیر پروانه ای تفلون
شیر پروانه‌ای تفلونی (PTFE) به‌دلیل ویژگی‌های منحصر‌به‌فرد متریال تفلون، مزایای قابل توجهی نسبت به سایر شیرآلات صنعتی دارد. مهم‌ترین مزیت آن، مقاومت بسیار بالای این شیر در برابر مواد شیمیایی و خورنده است؛ به‌طوری که در محیط‌هایی با سیالات اسیدی، قلیایی و ترکیبات شیمیایی سنگین، عملکردی ایمن و پایدار دارد و دچار خوردگی یا آسیب نمی‌شود. همین موضوع باعث شده در صنایع شیمیایی، دارویی، پتروشیمی و تصفیه‌خانه‌ها، یکی از گزینه‌های اصلی برای کنترل جریان سیالات حساس باشد.
از دیگر مزایای این شیر می‌توان به سطح صیقلی و غیرچسبنده تفلون اشاره کرد که مانع از رسوب‌گیری و گرفتگی در مسیر سیال می‌شود و باعث افزایش عمر مفید شیر و کاهش نیاز به تعمیرات و شست‌وشو در سیستم‌های حساس می‌گردد. وزن سبک‌تر آن نسبت به شیرهای فلزی نیز حمل و نصب را ساده‌تر و هزینه‌های جانبی را کاهش می‌دهد. علاوه بر این، شیر پروانه‌ای تفلونی در محدوده دمایی و فشاری خاص خود، عملکرد کاملاً قابل اعتماد و بدون نشتی دارد.
نکته مهم دیگر، قابلیت ساخت این شیرها با عملگرهای مختلف دستی، پنوماتیکی و برقی است که امکان استفاده در سیستم‌های اتوماسیون صنعتی را هم فراهم می‌کند. به‌طور کلی، اگر در مدار خود با سیالات خاص و خورنده سر و کار دارید و به‌دنبال یک شیر مقاوم، ایمن و مقرون‌به‌صرفه در طولانی‌مدت هستید، شیر پروانه ای تفلون انتخابی بسیار هوشمندانه است.
معایب شیر پروانه ای تفلون
هرچند شیر پروانه‌ای تفلونی (PTFE) به دلیل مقاومت عالی در برابر مواد شیمیایی و سیالات خورنده بسیار پرکاربرد است، اما مانند هر تجهیز صنعتی دیگری، معایبی هم دارد که در انتخاب و کاربرد آن باید در نظر گرفته شود. یکی از مهم‌ترین محدودیت‌های این شیر، حساسیت آن نسبت به دما و فشار بالاست. تفلون در دماهای خیلی بالا یا در فشارهای بیش از محدوده استاندارد، ممکن است دچار تغییر شکل یا کاهش عملکرد آب‌بندی شود. بنابراین استفاده از این نوع شیر در خطوط با دمای بالا یا فشار زیاد توصیه نمی‌شود.
از طرفی، قیمت شیر پروانه ای تفلونی نسبت به نمونه‌های چدنی یا فولادی معمولی بالاتر است، که در پروژه‌های بزرگ با تعداد بالای شیر می‌تواند هزینه اولیه سیستم را افزایش دهد. همچنین تفلون نسبت به ضربه مکانیکی و فشارهای ناگهانی حساس‌تر است و در صورت عدم رعایت استانداردهای نصب و بهره‌برداری، احتمال آسیب‌دیدگی یا ترک‌خوردگی در آن وجود دارد.
مورد دیگر، محدود بودن دامنه دمای کاری این نوع شیر است؛ به‌طوری‌که در دماهای خیلی پایین نیز ممکن است تفلون ترد شده و خاصیت انعطاف‌پذیری خود را از دست بدهد.
بررسی قیمت شیر پروانه ای تفلون
قیمت شیر پروانه ای تفلونی بسته به عواملی مانند سایز، برند، نوع اتصال (ویفری، فلنجی، لاگ تایپ)، جنس بدنه و نوع عملگر (دستی، پنوماتیکی یا برقی) متفاوت است. در حالت کلی، به دلیل استفاده از آستر تفلون (PTFE) که مقاومت شیمیایی بالایی دارد، این نوع شیر نسبت به نمونه‌های معمولی قیمت بالاتری دارد. با این حال، دوام بالا و عملکرد قابل‌اعتماد آن در محیط‌های خورنده، باعث شده خرید شیر پروانه ای تفلون در بلندمدت مقرون‌به‌صرفه باشد. در پروژه‌هایی که با سیالات خاص سروکار دارند، انتخاب شیر پروانه سیت تفلون با کیفیت مناسب، نقش مهمی در کاهش هزینه‌های تعمیر و نگهداری ایفا می‌کند. بنابراین هنگام استعلام قیمت، توجه به مشخصات فنی و تطابق آن با نیاز فرآیند بسیار اهمیت دارد.
نتیجه‌گیری
شیر پروانه ای تفلون با ویژگی‌های منحصربه‌فردی همچون مقاومت عالی در برابر خوردگی شیمیایی، عمر طولانی و عملکرد قابل اعتماد، یکی از بهترین انتخاب‌ها برای کنترل جریان سیالات خورنده در صنایع مختلف به شمار می‌رود. هرچند قیمت شیر پروانه ای تفلونی نسبت به نمونه‌های معمولی بالاتر است، اما دوام و کاهش هزینه‌های نگهداری، آن را به گزینه‌ای اقتصادی و هوشمندانه تبدیل کرده است. با شناخت کامل کاربردها، اجزا و محدودیت‌های این شیر، می‌توان بهترین انتخاب را متناسب با نیازهای صنعتی داشت و از عملکرد بهینه سیستم‌ها اطمینان حاصل کرد.
